原理图

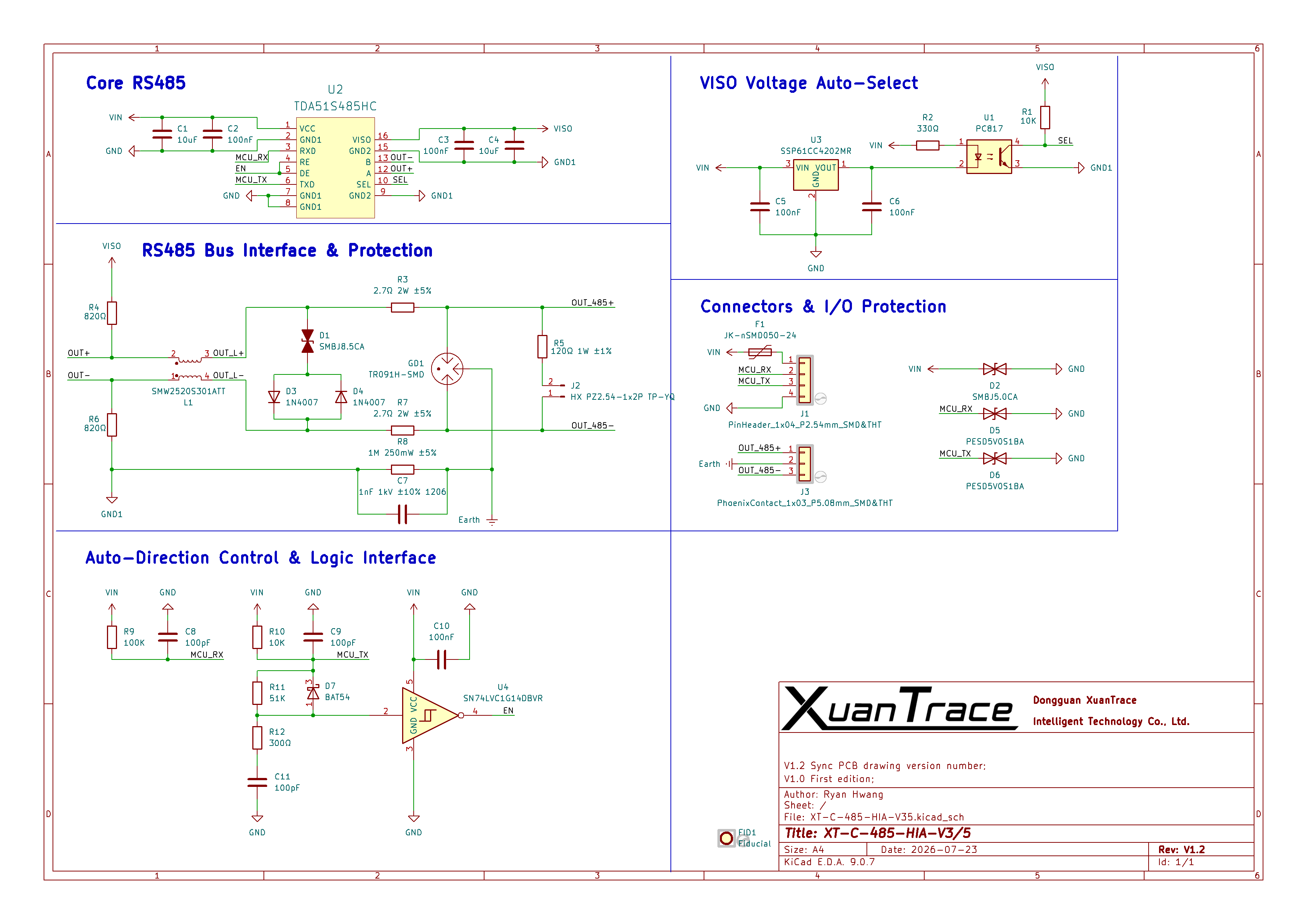

整板原理图，版本 Rev V1.2。点击可放大。
图纸分区
| 分区 | 内容 |
|---|---|
| Core RS485 | 隔离收发器 U2，两侧去耦 |
| VISO Voltage Auto-Select | 隔离侧供电自适应，决定隔离侧输出电平跟随 3.3 V 还是 5 V 系统 |
| RS485 Bus Interface & Protection | 总线防护链路：限流电阻 → TVS → 气体放电管 → 共模电感；含 120 Ω 终端与失效安全偏置 |
| Connectors & I/O Protection | 逻辑侧 J1 排针、总线侧 J3 端子，以及输入自恢复保险丝与 ESD 管 |
| Auto-Direction Control & Logic Interface | 施密特触发器整形与 RE / DE 自动换向 |
看图要点
- 逻辑侧
J1：2.54 mm 排针，VIN/RX/TX/GND - 总线侧
J3：5.08 mm 端子，网络名OUT_485+/Earth/OUT_485-（引脚顺序见引脚定义） PE（Earth）与逻辑侧GND/GND1分开：PE只作泄放与屏蔽，两者不共地J1/J3都是 SMD & THT 焊盘：同一块板既能贴片，也能插件- 120 Ω 终端由
R5提供，J2跳线接入或断开
